低压电缆

内容详情

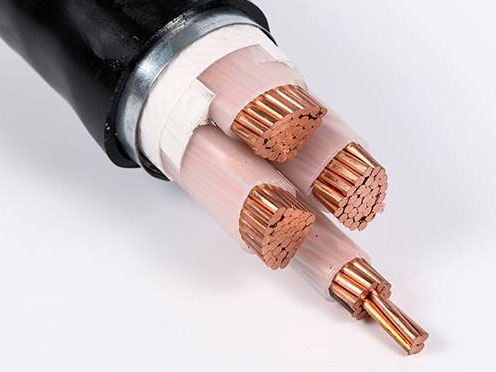

一、产品介绍：

低压电力电缆，属于电力电缆的一种。适用于固定敷设在交流50Hz，额定电压3kv及以下的输配电线路上作输送电能用。执行标准:GB/T 12706-2008。
　低压电力电缆的优点：电击可能性小，使用安全。受气候条件和周围环境影响小，传输性能稳定，可靠性高。分布电容较大，维护工作量少，具有向超高压，大容量发展的更为有利的条件，如低温，超导电力电缆等。
　低压电力电缆适用范围：埋设于土壤中或敷设于室内，沟道，隧道中，线间绝缘距离小，不用杆塔，占地少，基本不占地面上空间。

二、产品型号规格：

型号	名称	芯数	截面积	备注
VV(VLV)	铜芯（铝芯）聚氯乙烯绝缘聚氯乙烯护套电力电缆	1、2、3、3+1、3+2、4、4+1、5	1.5-800	ZR为阻燃类电缆 NH为耐火类电缆 WDZ为低烟无卤阻燃类电缆 WDZN为低烟无卤阻燃耐火类电缆
VV22(VLV22)	铜芯（铝芯）聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV(YJLV)	铜芯（铝芯）交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV22(YJLV22)	铜芯（铝芯）交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJY(YJLY)	铜芯（铝芯）交联聚乙烯绝缘聚乙烯护套电力电缆
YJY22(YJLY22)	铜芯（铝芯）交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆

三、产品执行标准

低压电力电缆执行GB/T12706-2008《额定电压1kV（Um=1.2kV）到35Kv（Um=40.5kV）挤包绝缘电力电缆及附件第1部分：额定电压1kV（Um=1.2kV）和3kV（Um=3.6kV）电缆》

四、低压电缆技术参数

<td style="border-width: 1px; border-style: s

0.6/1KV YJV22、YJLV22电缆参数
0.6/1KV YJV22、YJLV22电缆参数
电缆标称截面 mm2	绝缘厚度 mm	钢带厚度 mm	护套厚度 mm	电缆近似外径 mm	电缆近似重量 kg/km		导体直流电阻
					电缆近似重量 kg/km		Ω/km
					CU	AL	CU	AL
2×4	0.7	2×0.2	1.8	15	433	381	4.61	7.41
2×6	0.7	2×0.2	1.8	16	500	422	3.08	4.61
2×10	0.7	2×0.2	1.8	19	673	544	1.83	3.08
2×16	0.7	2×0.2	1.8	21	857	651	1.15	1.91
2×25	0.9	2×0.2	1.8	24	1173	851	0.727	1.2
2×35	0.9	2×0.2	1.8	26	1449	998	0.524	0.868
2×50	1	2×0.2	1.8	25	1877	1234	0.387	0.641
2×70	1.1	2×0.2	1.8	27	2454	1554	0.268	0.443
2×95	1.1	2×0.2	1.9	30	2483	2261	0.193	0.32
2×120	1.2	2×0.2	2	33	4213	2669	0.153	0.253
2×150	1.4	2×0.5	2.2	38	5087	3158	0.124	0.206
3×1.5	0.7	2×0.2	1.5	13	273	-	12.1	-
3×2.5	0.7	2×0.2	1.5	14	321	275	7.41	12.1
3×4	0.7	2×0.2	1.5	15	390	315	4.61	7.41
3×6	0.7	2×0.2	1.5	16	471	360	3.08	4.61
3×10	0.7	2×0.2	1.5	18	622	433	1.83	3.08
3×16	0.7	2×0.2	2	22	1005	705	1.15	1.91
3×25	0.9	2×0.2	2	25	1371	898	0.727	1.2
3×35	0.9	2×0.2	2	27	1724	1061	0.524	0.868
3×50	1	2×0.2	2	30	2247	1300	0.387	0.641
3×70	1.1	2×0.2	2.5	35	3023	1697	0.268	0.443
3×95	1.1	2×0.5	2.5	39	3825	2026	0.193	0.32
3×120	1.2	2×0.5	2.5	42	4642	2370	0.153	0.253
3×150	1.4	2×0.5	3	48	5767	2926	0.124	0.206
3×185	1.6	2×0.5	3	51	6895	3391	0.0991	0.164
3×240	1.7	2×0.5	3	56	8617	4072	0.0754	0.125
3×300	1.8	2×0.5	3	59	10928	5139	0.0601	0.1
3×400	2	2×0.5	3.2	61	13556	6629	0.047	0.0778
4×4	0.7	2×0.2	1.5	16	454	354	4.61	7.41
4×6	0.7	2×0.2	1.5	17	557	409	3.08	4.61
4×10	0.7	2×0.2	2	20	791	539	1.83	3.08
4×16	0.7	2×0.2	2	23	1210	810	1.15	1.91
4×25	0.9	2×0.2	2	27	1672	1041	0.727	1.2
4×35	0.9	2×0.2	2	29	2127	1243	0.524	0.868
4×50	1	2×0.2	2	33	2802	1539	0.387	0.641
4×70	1.1	2×0.5	2.5	38	3785	2017	0.268	0.443
4×95	1.1	2×0.5	2.5	42	4829	2430	0.193	0.32
4×120	1.2	2×0.5	3	47	6033	3003	0.153	0.253
4×150	1.4	2×0.5	3	52	7356	3568	0.124	0.206
4×185	1.6	2×0.5	3	56	8808	4134	0.0991	0.164
4×240	1.7	2×0.5	3	62	11182	5122	0.0754	0.125
4×300	1.8	2×0.5	3.1	64	14176	6456	0.0601	0.1
4×400	2	2×0.5	3.5	69	17815	7735	0.047	0.0778
